運用範圍
氣壓推動式低壓注膠機系列，結構緊湊、體積小、故障率低，適用於各式低壓熱熔膠成型樹脂對產品注膠包封，制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸/重量 | 540 mm x 400 mm x 510 mm / 19 kg |
槍體重量 | 2.7 kg |
占地面積 | 540 mm x 400 mm |
工作臺面離地高度 | N/A |
包裝尺寸/重量 | 610 mm x 440 mm x 465 mm / 20 kg |
熔膠系統與數量 | MT-0.3-100 x 1 |
自動加料系統 | N/A |

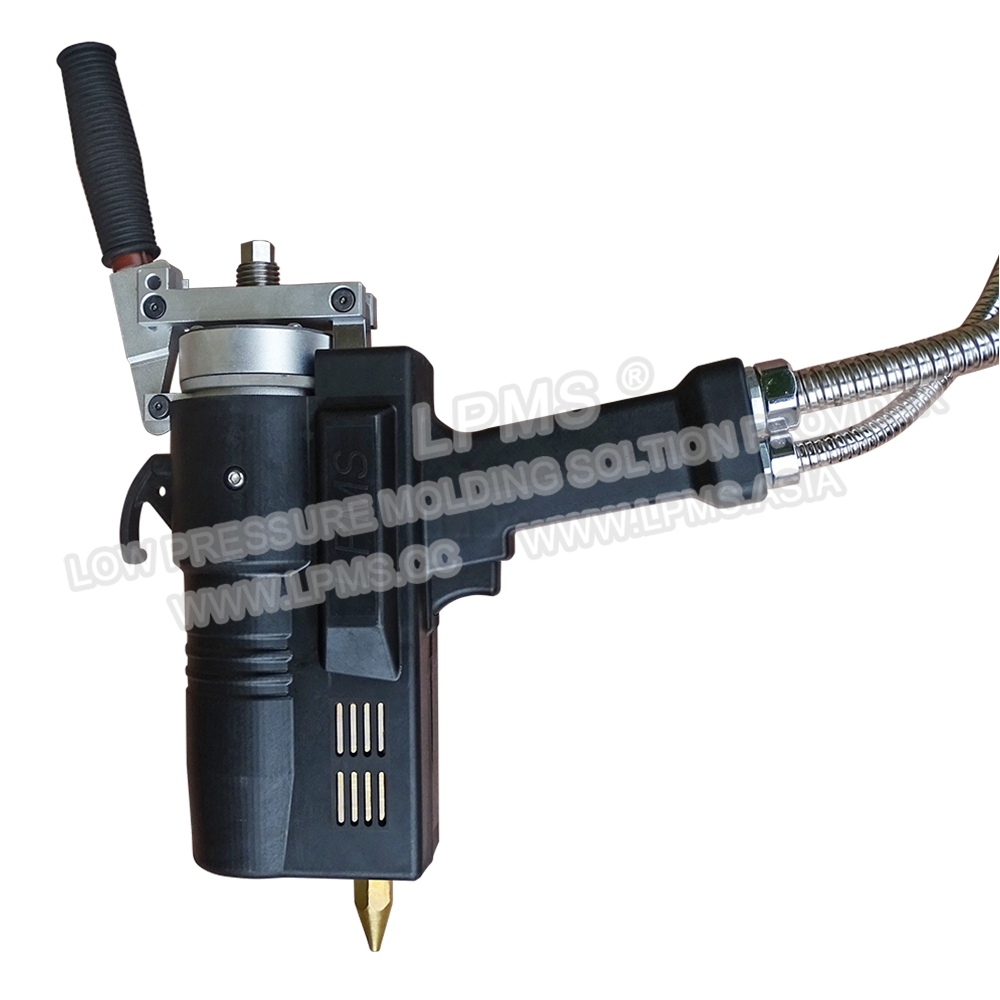

注膠槍型號與角度 | LPMS-G01 x 1 / 36.4° |
注膠管編號與數量 | N/A |
輸入電壓 | 200-240VAC/1 Phase/ 50Hz |
溫控分區 | 1 |
溫度範圍 | 室溫至250℃ |
最大功率 | 0.5 Kw |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.05 m3 / min |
合模方式 | N/A |
合模力 | N/A |
合模行程 | N/A |
控制系統 | 溫控器、氣壓調節閥、時間繼電器 |
安全保護 | N/A |
標準模具尺寸 | 100 mm x 80 mm x 60 mm / 3.7 kg (鋼制) ,1.2 kg (鋁制) |
模具最大尺寸 | 120 mm x 100 mm x 60 mm |
可注塑產品設計最大尺寸 | 20 mm x 20 mm x 5 mm |
低壓注塑機和模具外型尺寸圖

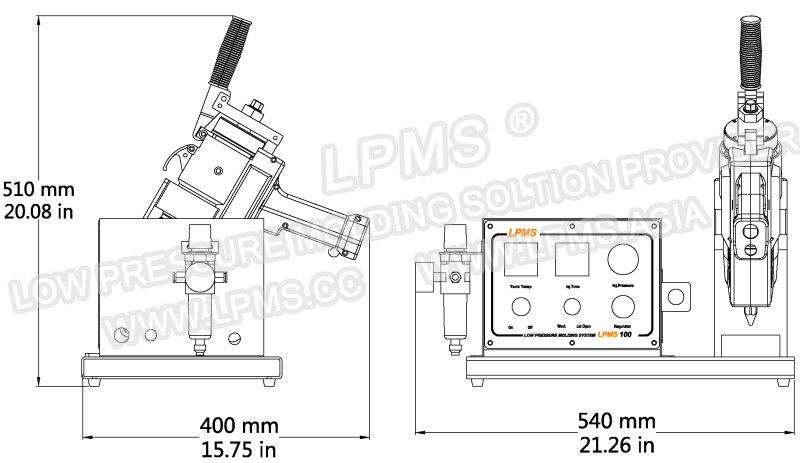

低壓注膠機機外形尺寸

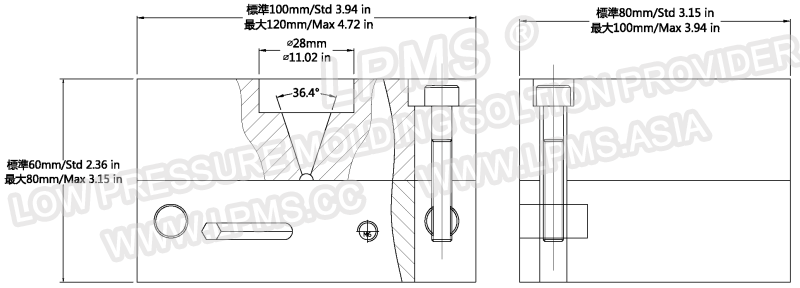

模具外形尺寸
